10mm 15A Capteur à effet Hall Split Core AC DC Current Sensor

Capteur à effet Hall 10mm 15A Capteur de courant AC DC à noyau divisé La série ECS10 est un capteur de courant Hall à n

Envoyez votre demande

DESCRIPTION

Informations de base

Modèle NON.	ECS1015-HL001
Milieu isolant	Papier isolant
Installation	Type actif
Structure du circuit magnétique	Type à un étage
Principe de transformation de tension	Type électromagnétique
Forfait transport	160 pièces/boîte
Marque déposée	ÉCHUN
Origine	Chine
Code SH	8504500000
Capacité de production	10000 pièces/mois

Description du produit

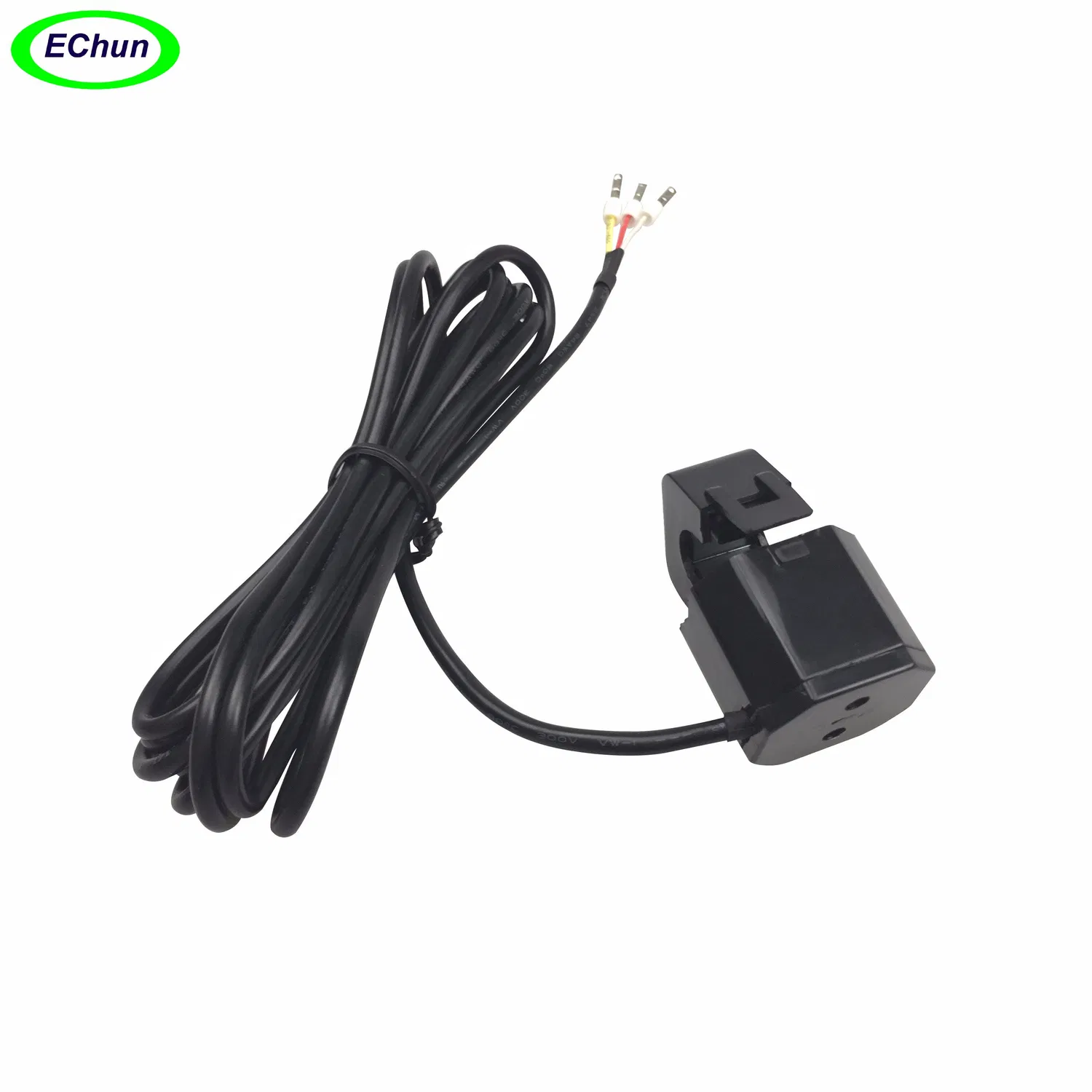

Capteur à effet Hall 10mm 15A Capteur de courant AC DC à noyau fendu

La série ECS10 est un capteur de courant Hall à noyau divisé. Pour la mesure électronique des courants : continu, alternatif, pulsé, mixte, avec une isolation galvanique entre le circuit primaire (haute puissance) et le circuit secondaire (électronique).

Rapport de courant personnalisé disponible.

Courant efficace nominal primaire IPN (A)	0~15
Plage de mesure du courant primaire IP (A)	0~25
Tension d'alimentation Vcc	5VDC±10%
Tension de sortie VOUT	2.5 ±1V @±IPN, RL= 10KΩ
Consommation de courant CI	<=±20mA @ ±IPN
LinéaritéeL	<=±1 % @0~±IPN
Précision X	±1 % @IPN
Temps de réponse tr	<20µs
di/dt suivi avec précision di/dt	>100A/μs
Dérive thermique de Vo VOT	<=±1mV/°C
Dérive thermique de VOUT TCεG	<±0,05 %/°C
Tension de décalage d'hystérésis VOH	<=±20mV @IPN→0
Tension d'isolement Vd	2.5KV @50(60)HZ/1min
Résistance d'isolement RI	500MΩ à 500V
Bande passante de fréquence f	0~20KHz
Température de fonctionnement À	-40~+70ºC
Température de stockage Ts	-45~+85ºC
